高溫壓力變送器環境使用因素
發布時間：2014-09-26 15:43:56 文章來源：未知 作者：test 人氣：

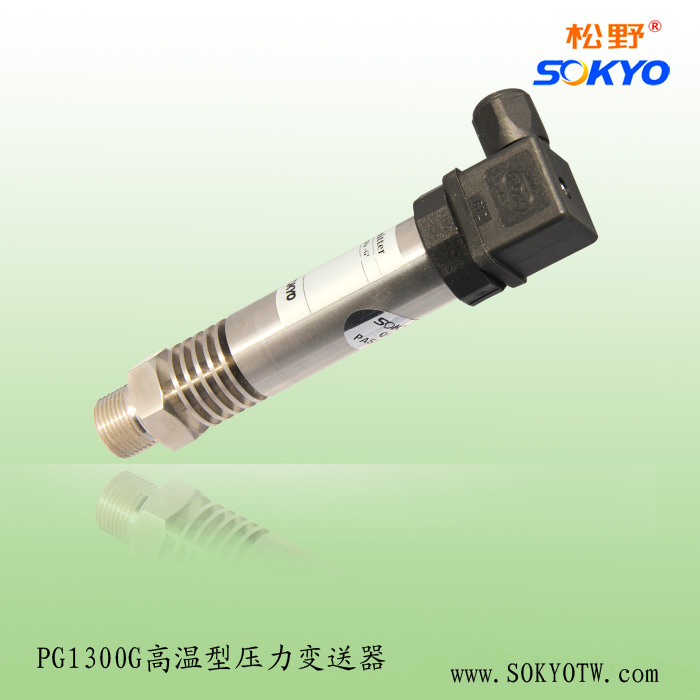

高溫壓力傳感器是在常規的測量方法和手段不能滿足高溫等惡劣環境下的壓力測量和自動化領域越來越高的測量精度要求下出現，致使我國高溫壓力傳感器產品長期以來主要依賴進口。耐高溫壓力傳感器能在-30℃～250℃環境下進行壓力測量，可完成1000Mpa以下任意量程范圍的壓力測量，能承受2000℃瞬時高溫沖擊?？蓾M足高溫、高壓、高頻響及瞬時高溫沖擊等惡劣環境下的壓力測量，具有自主知識產權，填補了國內在此領域的多項空白，對于推動我國儀器儀表工業的發展，培養新的經濟增長點具有重要意義。
一種可抗2000℃瞬時超高溫沖擊的硅隔離耐高溫壓力傳感器日前在西安交大精密工程研究所研制成功。專家認為，這一國家"863"計劃項目的完成，將有效解決我國航空航天、石油化工、汽車工業等領域高溫環境下壓力測量和瞬時高溫沖擊下傳感器失效的技術難題，打破了國外同類產品對我國傳感器市場的壟斷，提升了我國這一行業的整體水平和國際競爭能力，具有很高的推廣和使用價值。常規的硅壓力傳感器只能120℃以下進行壓力測量，超過120℃時，傳感器的性能會嚴重惡化以至失效。
傳感器由雙膜片構成：鈦合金測量膜片和鈦合金接收膜片。印刷有異質外延性應變靈敏電橋電路的藍寶石膜片，被熔焊在鈦合金測量膜片上。被測壓力傳送到接收膜片上。在壓力的作用下，鈦合金接收膜片產生形變，該形變被硅-藍寶石敏感元件感知后，其電橋輸出會發生變化，變化的幅度與被測壓力成正比。電橋電路將電橋的失衡信號，轉換為電壓信號輸出。
工作原理
抗腐蝕的陶瓷壓力傳感器沒有液體的傳遞，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋(閉橋)，由于電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0／3.0／3.3mV／V等，可以和應變式傳感器相兼容。通過激光標定，傳感器具有很高的溫度穩定性和時間穩定性，傳感器自帶溫度補償0～+70℃，并可以和絕大多數介質直接接觸。
