霍爾電流傳感器

您現在的位置：主頁 > 產品中心 > 信號隔離器 > 霍爾電流傳感器 >

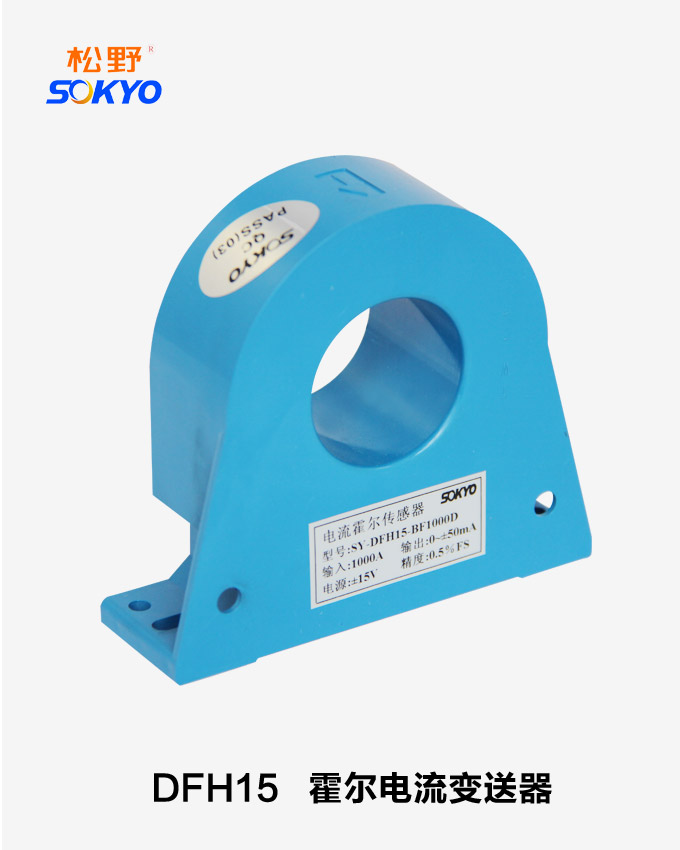

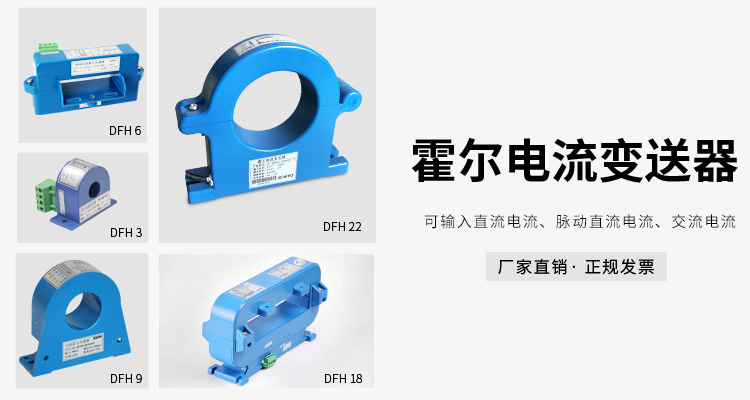

電流變送器,DFH15霍爾電流變送器

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產電流變送器,DFH15霍爾電流傳感器,霍爾電流變送器的廠家,隔離技術,生產經驗豐富,性能穩定可靠,抗干擾能力強
一、電流變送器,DFH15霍爾電流傳感器產品特點
①、可同時測量直流電流、交流電流、或脈動直流、
    且分為開環霍爾式和閉環霍爾式兩種、
②、原邊副邊高度絕緣、環氧樹脂澆注灌封、安全可靠
    變送器直流輸出、DC 4~20mA、DC 0~5V、
    跟隨輸出、± 4V、±5V、±20mA、±25mA、
              ±50mA、±100mA、±150mA
③、開環型、適應所有穿孔尺寸、所有工作電源都可選用
    開合式穿孔結構、安裝時不用切斷母線、安裝方便
④、閉環型、工作電源只能選雙電源、即±12 V、±15 V
           只有不可拆卸的穿孔尺寸可做成閉環霍爾式
⑤、開環型工作原理、
    被測電流產生磁通量聚集在磁路中并由霍爾器件檢出
    霍爾電壓信號、經過放大器放大、該電壓信號精確的反映出原邊電流。
⑥、閉環型工作原理、
    被測電流流過導體產生的磁通量與霍爾電壓經放大產
    生的副邊電流通過副邊線圈所產生的磁通量相平衡。
    副邊電流精確反映原邊電流
⑦、工作電源、DC24V、15V、12V、±12 V、±15V
產品精度、±1.0 %FS 、±0.5 %Fs、

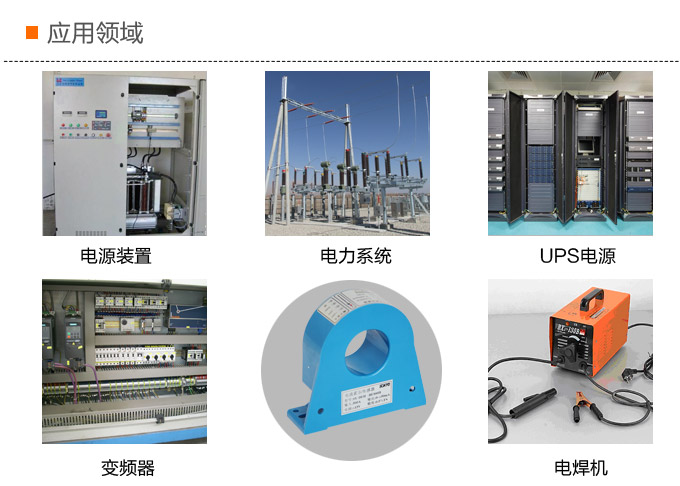

廣泛應用于電源裝置、電力系統、UPS電源、變頻器、電焊機等領域
二、電流變送器,DFH15霍爾電流傳感器常用型號
常用型號：
SY-DFH2-KD500
SY-DFH4-BC500
SY-DFH6-KC500
SY-DFH8-KE500
SY-DFH10-BD500
SY-DFH16-BE500
SY-DFH15-KB500
霍爾電流傳感器,DFH15電流變送器品牌模塊

電流變送器,DFH15霍爾電流傳感器技術參數
①、原邊額定輸入信號
50A、100A、150A、200A、250A、300A、400A
    500A 、600、800A
②、輸出信號
       直流輸出：DC 4 ~ 20 mA、 DC 0 ~ 5V
       跟隨輸出：0 ~ ±5V、0 ~±4V、0~±20mA、0~±25mA
       0~±50mA：0~±100mA、0~±150mA
③、工作電源：
       DC 24V、或 DC 15V、或 DC 12V、
        或雙電源 DC ±12 V、   或 DC ±15V
④、產品精度
       開環霍爾式：精度 ±1.0 %Fs、線性度、±0.5 %Fs
       閉環霍爾式：精度 ±0.5 %Fs、線性度、±0.2 %Fs
⑤、絕緣耐壓： 5000 V / 50 Hz、 1 min
⑥、負載阻抗：電壓 ≥ 10KΩ、電流 ≤ 30 ~ 70 Ω
⑦、溫度漂移： ≤ 0.02 % /℃
⑧、響應時間：＜ 1 us
⑨、消耗電流：＜ 25 mA （±12V）+ 輸出電流
⑩、工作溫度：-10 ~ 70 ℃
       儲存溫度：-25 ~ 85 ℃
霍爾電流傳感器,DFH15電流變送器細節展示

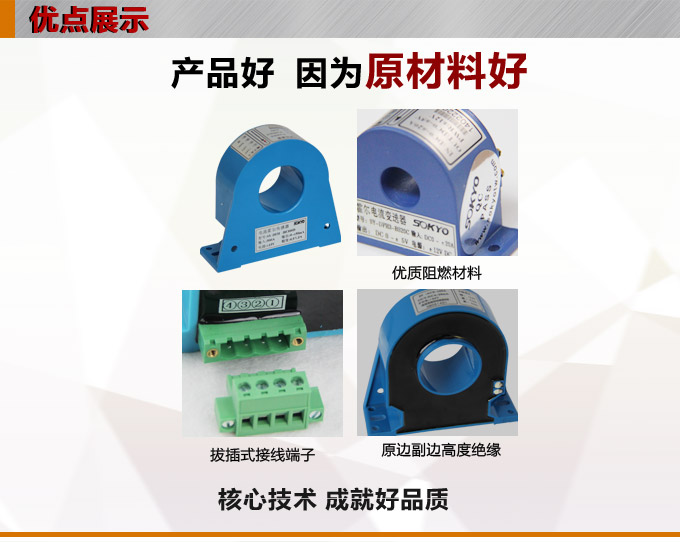

霍爾電流傳感器,DFH15電流變送器產品優點1

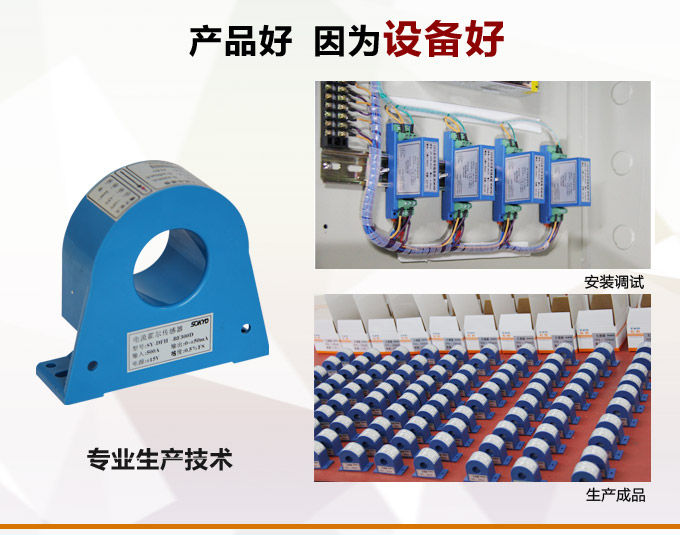

霍爾電流傳感器,DFH15電流變送器產品優點2

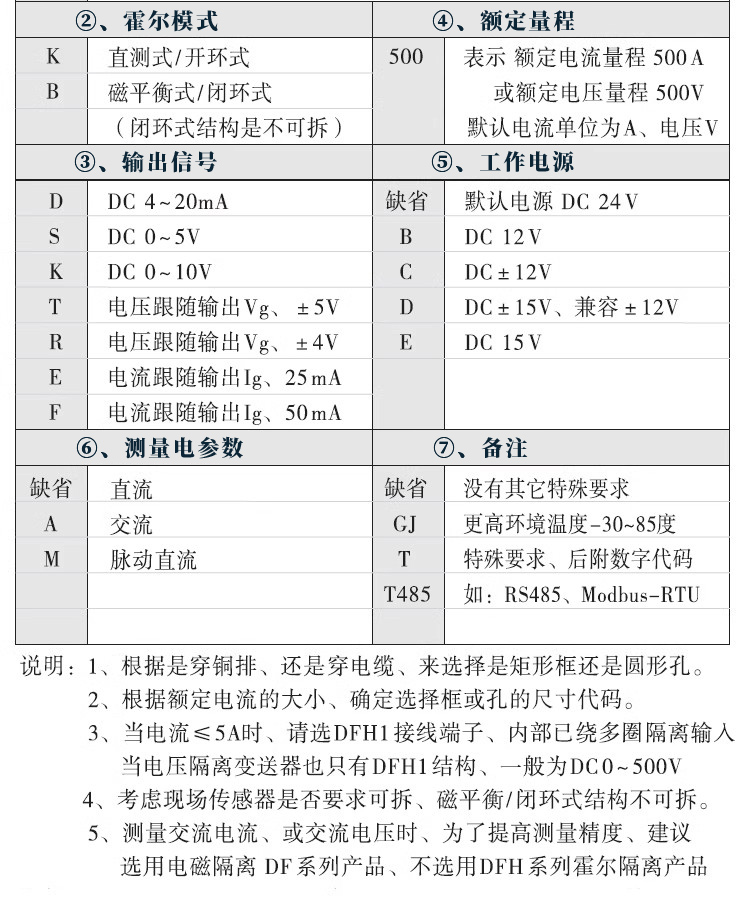

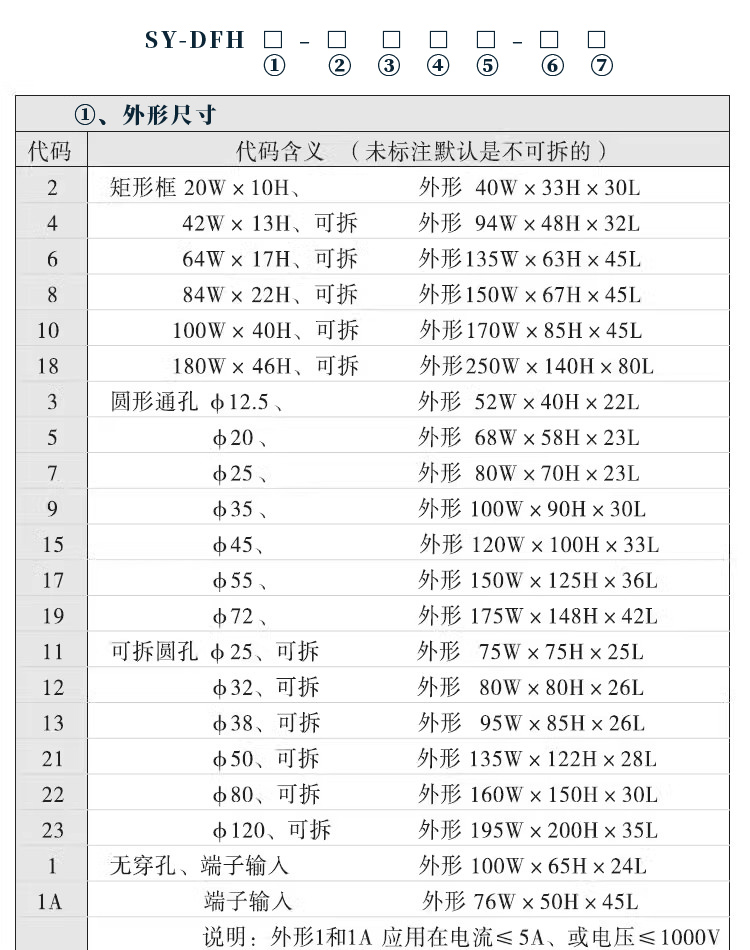

電流變送器,DFH15霍爾電流傳感器選型說明
1、穿孔尺寸根據輸入電流的大小、采用銅排還是穿孔電纜、來選擇矩形框或圓形孔尺寸的大小
2、偶數為矩形框、出產品DFH2不可拆卸、DFH4、6、8、10、16都可拆卸
奇數為圓形孔、產品DFH3、5、9、15、17、19不可拆卸、DFH11、13都可拆卸、觀察產品圖片可分辨
3、開環霍爾式、所有工作電源都可以選用、默認缺省為DC24V、所有穿孔尺寸都可做成開環式、
即有產品DFH2、4、6、7、10、16、DFH3、5、9、11、13、15、17、19
4、直流輸出DC4~20mA、或DC0~5V、還可以電壓跟隨輸出±5V、±4V、測量直流電流時是直流輸出、
正負號代表直流電流的方向
5、閉環霍爾式、工作電源只有選用，雙電源供電，即C、DC±12V；D、±15V；
只有不可卸的穿孔尺寸可做成閉環霍爾式即有產品DFH2、3、5、9、15、17、19
6、輸出信號：跟隨輸出0~20mA、或0~25mA、或0~50mA、或0~100mA、或0~150mA
當測直流時，為直流電流輸出、當測交流時、為交流跟隨交流信號輸出
選型舉例：
SY-DFH6-KD500 開環霍爾式電流變送器、輸入電流0~500mA、直流輸出DC4~20mA、工作電源為DC24V
SY-DFH9-BC300 閉環霍爾式電流變送器、輸入電流0~300mA、跟隨輸出4~±20mA、工作電源為DC±15V
